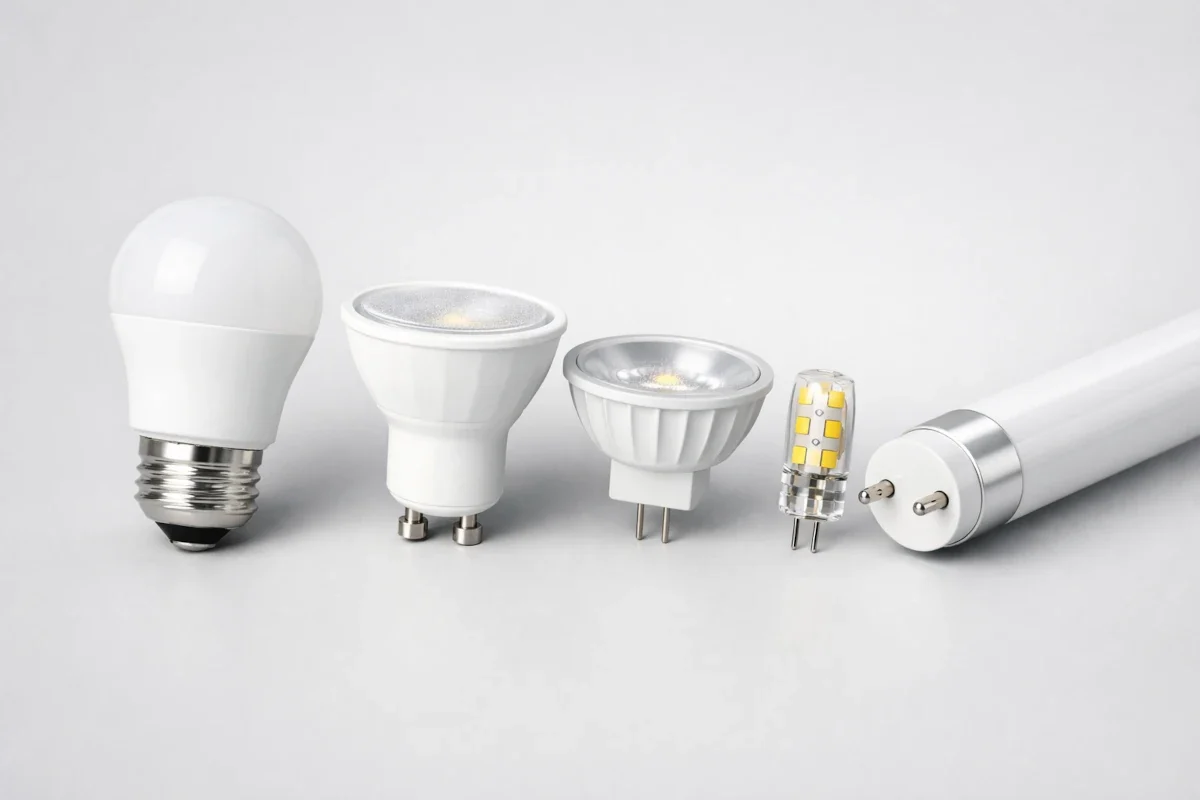

LED Sockel erkennen – Mechanische und elektrische Identifikation im Bestand
Die sichere Identifikation eines LED-Sockels ist im industriellen und gewerblichen Bestand die Grundlage für einen fehlerfreien Austausch und ein normgerechtes Retrofit.
Dabei ist zwischen zwei Ebenen zu unterscheiden:
Mechanische Passung (Sockeltyp, Pin-Abstand, Gewinde, Reflektordurchmesser)
Elektrische Kompatibilität (Spannungssystem, Treiber, Vorschaltgerät, AC/DC-Betrieb)
Ein Sockel bestimmt zunächst die mechanische Verbindung zwischen Leuchtmittel und Fassung. Er gibt jedoch nicht automatisch Auskunft über die zulässige Betriebsspannung oder die erforderliche Stromregelung.
Typische Verwechslungen – beispielsweise zwischen GU10 und GU5.3 oder zwischen G4 und GU4 – führen im Bestand regelmäßig zu Fehlanschlüssen, Funktionsstörungen oder Beschädigungen der Treiberelektronik.
Für Betreiber, Planer und Elektrofachbetriebe ist daher nicht nur die optische Identifikation relevant, sondern eine strukturierte Prüfung von:
Sockelbauform
- Pin-Geometrie und Abstand in Millimetern
- Reflektorgröße (z. B. MR11, MR16)
- vorhandener Versorgung (230V AC oder 12/24V DC)
- möglichen Altkomponenten im Stromkreis
Diese Seite unterstützt Sie bei der systematischen Bestimmung gängiger LED-Sockel und zeigt, welche Prüfungen im Bestand vor einem Austausch erforderlich sind.
